Загальний вигляд передавача
Передавач має потужність передачи 30 dBm (1W). Переконайтесь, що при подачи живлння, крутиться вентілятор охолоджння.
Увага! Не вмикайте передавач без антени. Це може привести до пошкодження.
Налаштування пульта керування
Увага! Для польотів використовуйте передавач з виносною станцією. Можливий вплив передавача на електроніку пульта (стіки, екран тощо).
MODEL SETUP
External RF
Mode SBUS
Ch. Range CH1-16
Refresh 7.0ms Not invert
Output is VBAT: 7.96V
Загальний вигляд приймача
Передача сигнала здійснюється в шифрованому вигляді, тому дуже важливо щоб
Ключ на передавачі, співпадав з ключем приймача.
Ключ має чотири цифри, наприклад 1505.
15 – номер замовника
05 – частота передачи сигналу.
Обрати ключ шифрування та частоту, можливо самостійно за допопогою Конфигуратора.
Встановлення приймача
Білий провід треба припаяти до Rx входа одного з портів. Зазвичай для приймача виробники FC назначають UART2, але Ви можете під’єднати до любого порта. Важливо при цьому вказати його на вкладці Ports Betaflight Configurator.

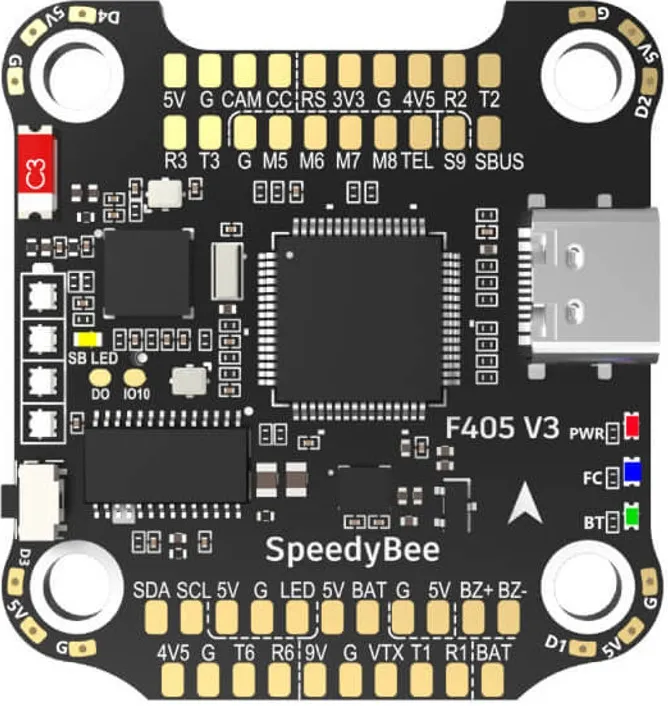

У випадку з SpeedyBee F405 v3, це R2.
VCC +5V
GND
Налаштування польотного контроллера
